Компактні установки «КУБО»

КОНСТРУКТИВНЕ ВИКОНАННЯ ОБЛАДНАННЯ

В залежності від способу розміщення очисних споруд пропонуємо два варіанти впровадження станції очищення господарсько-побутових стічних вод:
суміщений варіант розміщення очисних споруд. Основні технологічні ємкості проектуються з монолітного залізобетону, а електрообладнання (повітродувки) розміщені в приміщенні.
– підземний варіант виконання очисних споруд. Основні технологічні ємкості виготовлені з пластику та розміщені в залізобетонних кільцях, а електрообладнання (повітродувки) – в окремому колодязі. Цей варіант не потребує окремого приміщення для технологічного обладнання.

  ТипПродуктивністьКількістьПотужність
 установким3/добужителів  (норма 200л на людину)кВт
Установки із пластику, влаштовуються в з/б кільця (підземне виконання)
КУБО- 1150,1
УБО – 22100,1
КУБО – 33160,15
КУБО – 55250,64
КУБО – 1010500,91
КУБО – 1515750,91
КУБО – 20201001,2
КУБО – 25251251,3
Установки із монолітного залізобетону  напівзаглиблене або надземне виконання
КУБО – 50502505
КУБО – 1001005007,5
КУБО – 1501507509,5
КУБО – 200200100015
КУБО – 300300150018
КУБО – 400400200020
КУБО – 500500250024
КУБО – 600600300026
КУБО – 700700350028
КУБО – 800800400030
КУБО – 900900450032
КУБО – 10001000500036

Стічні води надходять в усереднювач стоків, де відбувається накопичення та усереднення стоку з метою забезпечення рівномірної подачі стоків на очистку.

Основна очистка проводиться комбінованими біологічними методами в біореакторах, де відбувається переведення частини зв’язаного азоту у газоподібний стан і виділення його у повітря. В аеробноому біореакторі проходить окислення органічних забруднень та переведення сполук азоту в нітратну форму. Окислення відбувається киснем з повітря, яке нагнітається повітродувкою через систему дрібнобульбашкової пневматичної аерації. Використання в системі аерації мембранних аераційних елементів дозволяє значно знизити витрати електроенергії та зменшити потужність повітродувки. Строк служби мембранних аераторів значно вищий від звичайних, вони не вибагливі в експлуатації і не потребують спеціалізованого очищення.

Біологічна очистка в аеробних біореакторах здійснюється колонією вільноплаваючих мікроорганізмів – активним мулом. Видалення затриманих забруднень проходить у відстійнику. Його конструкція дозволяє отримувати ефективне розділення суміші активного мулу та очищеної води. Згідно вимог діючих нормативів очищена вода піддається знезараженню розчином гіпохлориту натрію, який значно безпечніший ніж вільний хлор.  Фінішна стадія очистки відбувається на біоплато.

Знезаражена і очищена вода  може скидатися  у водний об’єкт, використовуватись для поливу чи миття території та ін.. У процесі окислення кількість мулу в зв’язку з ростом мікроорганізмів і наявністю органічних забруднень безперервно зростає. Даний мул називається надлишковим. Тому частина мулу (надлишковий активний мул) забирається з відстійника та подається на зневоднення на нутч–фільтр, в якому ущільнюється. Зневоднений осад періодично вивантажується з нутч-фільтра в бак для сміття та вивозиться в місця відведені органами місцевого самоврядування, та погоджені санітарно – епідеміологічною станцією та управлінням екології та природних ресурсів.

ТЕХНОЛОГІЇ ДЛЯ ОЧИЩЕННЯ СТІЧНИХ ВОД “КУБО”

Очищення господарсько-побутових стічних вод автономних об’єктів – приватних будинків, селищ, котеджів, готелів, шкіл, баз відпочинку та інших локальних об’єктів, а також близьких до них за хімічним складом стічних вод від промислових підприємств біологічними методами на базі установок “КУБО”.

Багатоступенева технологія очищення розроблена на базі установок “КУБО”, що виготовляється згідно ТУ У 37.0-31830396-007: 2015 і затверджена в Міністерстві охорони здоров’я України (Висновок державної санітарно-епідеміологічної експертизи від 23.01.2020 р. №12.2-18-1/1016).

Розмір санітарно-захисної зони для установок КУБО, продуктивністю 1-200 м3/добу, складає 5- 15 метрів.

Дана технологія очищення стічних вод дозволяє без шкідливої дії на навколишнє середовище з дотриманням вимог діючих нормативних документів забезпечити якість очищеної води для подальшого скиду у рибогосподарську водойму 2-ої категорії, потічок або для технічних потреб (полив зелених насаджень, миття автотранспорту тощо).

Згідно вимог діючих нормативів очищена вода піддається знезараженню розчином гіпохлориту натрію .

Показники якості очищення

Найменування Показники якості вхідної води Показники якості очищеної води
1 Завислі речовини 350 мг/л 15 мг/л
2 Мінералізація 1100 мг/л 1000 мг/л
3 БПК5 300 мг/л 15 мг/л
4 ХСК 530 мг/л 80 мг/л
5 СПАР 4,0 мг/л 0,2 мг/л
6 Азот амонійний 20 мг/л 1,9 мг/л
7 Нітрити 0,7 мг/л 0,27 мг/л
8 Нітрати 40 мг/л 40,0 мг/л
9 Сульфати 200 мг/л 200,0 мг/л
10 Фосфати 10 мг/л 3 мг/л
11 Хлориди 300 мг/л 300 мг/л
12 рН 6,5 - 8,5 6,5 – 8,5
13 Нафтопродукти 0,6 мг/л 0,25 мг/л
14 Колі-індекс >100000 <1000
* Примітка. Для підвищення ефективності очистки стічних вод до показників по БПК5 3-5 мгО2/л, завислим речовинам 3 мг/л, та по ХСК 30 мг/л, слід влаштувати додатковий блок доочистки.

ПЕРЕВАГИ КОМПЛЕКСУ

  • висока ефективність очистки – 95-98%;
    простота експлуатації та обслуговування обладнання;
  • мала площа для розміщення очисних споруд;
  • відсутність необхідності додаткового обладнання безпосередньо будівлі для розташування очисних споруд;
  • невеликі затрати часу на поставку та налагодження обладнання;
  • низьке енергоспоживання;
  • можливість отримання очищеної води високої якості, що дозволяє використовувати її для різних технологічних потреб.

ТЕХНОЛОГІЇ ДЛЯ ОЧИСТКИ СТІЧНИХ ВОД “КУБО”

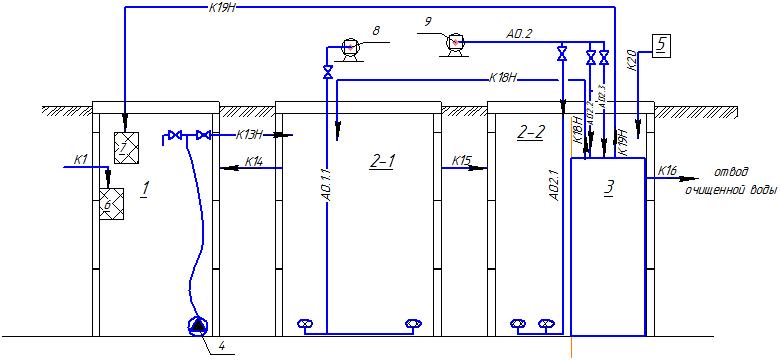

Технологічна схема установок КУБО Q= 5-25 м куб/добу

Очищення господарсько-побутових стічних вод автономних об’єктів – приватних будинків, селищ, котеджів, готелів, шкіл, баз відпочинку та інших локальних об’єктів, а також близьких до них за хімічним складом стічних вод від промислових підприємств біологічними методами на базі установок “КУБО”.
Багатоступенева технологія очищення розроблена на базі установок “КУБО”, що виготовляється згідно ТУ У 37.0-31830396-007: 2015 і затверджена в Міністерстві охорони здоров’я України (Висновок державної санітарно-епідеміологічної експертизи від 23.01.2020 р. №12.2-18-1/1016).
Розмір санітарно-захисної зони для установок КУБО, продуктивністю 1-200 м3/добу, складає 5- 15 метрів.
Дана технологія очищення стічних вод дозволяє без шкідливої дії на навколишнє середовище з дотриманням вимог діючих нормативних документів забезпечити якість очищеної води для подальшого скиду у рибогосподарську водойму 2-ої категорії, потічок або для технічних потреб (полив зелених насаджень, миття автотранспорту тощо).
Згідно вимог діючих нормативів очищена вода піддається знезараженню розчином гіпохлориту натрію .

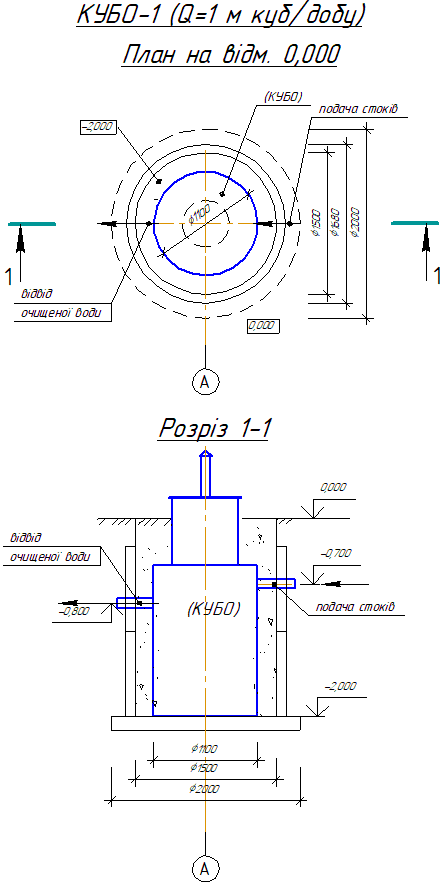

КУБО-1 (Q=1 м куб/добу)

КУБО-2 (Q=2 м куб/добу

КУБО-5 (Q=5 м куб/добу)

1–усереднювач стоків;
2-1, 2-2 – аеробний біореактор;
3- відстійник ;
4 – погружний насос
5- розчинний бак гіпохлориті натрію;
6-решітка корзинного типу;
7-НУТЧ-фільтр;
8,9- повітродувки.

Стічні води надходять в усереднювач, де відбувається накопичення та усереднення стоку з метою забезпечення рівномірної подачі стоків на очистку. Основна очистка проводиться комбінованими біологічними методами в біореакторі. В аеробноому біореакторі проходить окислення органічних забруднень та переведення сполук азоту в нітратну форму. Окислення відбувається киснем з повітря, яке нагнітається повітродувкою через систему дрібнобульбашкової пневматичної аерації. Використання в системі аерації мембранних аераційних елементів дозволяє значно знизити витрати електроенергії та зменшити потужність повітродувки. Строк служби мембранних аераторів значно вищий від звичайних, вони не вибагливі в експлуатації і не потребують спеціалізованого очищення.
Біологічна очистка в аеробних біореакторах здійснюється колонією вільноплаваючих мікроорганізмів – активним мулом.
Видалення затриманих забруднень проходить у відстійнику. Його конструкція дозволяє отримувати ефективне розділення суміші активного мулу та очищеної води.
Згідно вимог діючих нормативів очищена вода піддається знезараженню розчином гіпохлориту натрію, який значно безпечніший ніж вільний хлор.
Очищена і знезаражена вода з установки «КУБО» може скидатися у водний об’єкт, використовуватись для поливу чи миття території та ін..

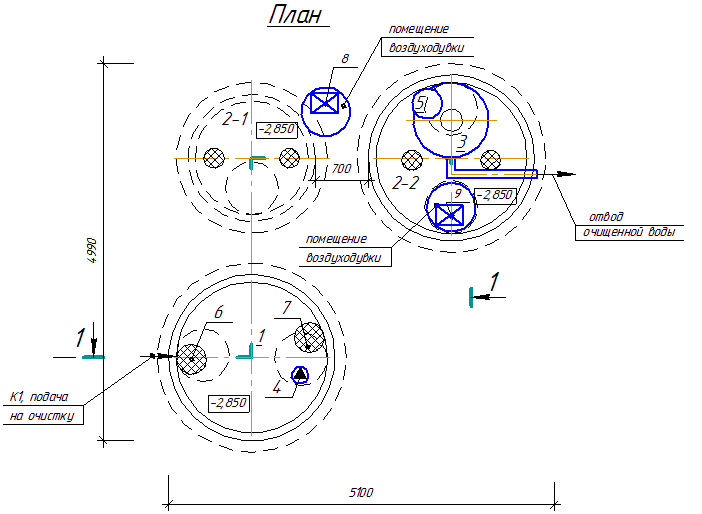

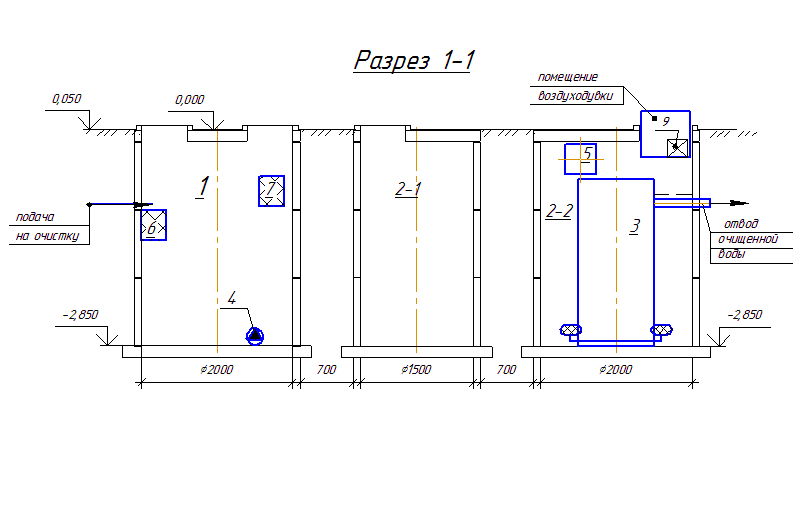

КУБО-10 (Q=10 м куб/добу)

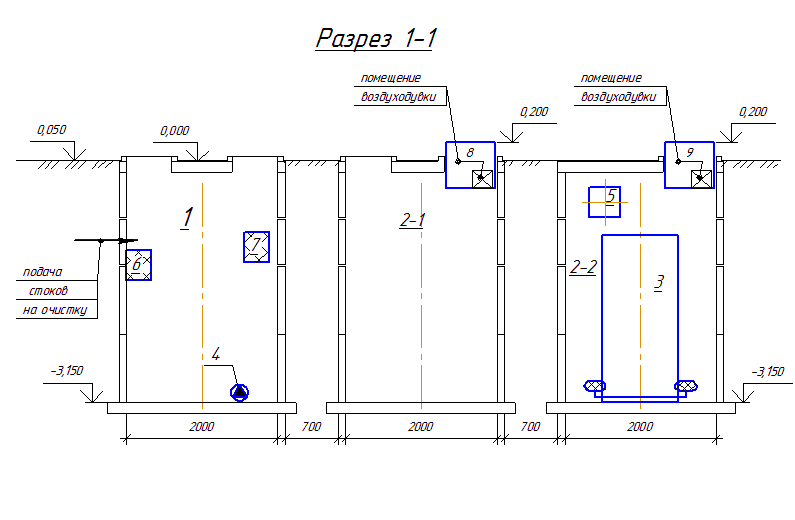

КУБО-15 (Q=15 м куб/добу)

КУБО-20 (Q=20м куб/добу )

1–усереднювач стоків; 2-1, 2-2 – аеробний біореактор; 3- відстійник ; 4 – погружний насос; 5-розчинний бак гіпохлориту натрію; 6-решітка корзинного типу; 7-НУТЧ-фільтр; 8,9-повітродувки.)

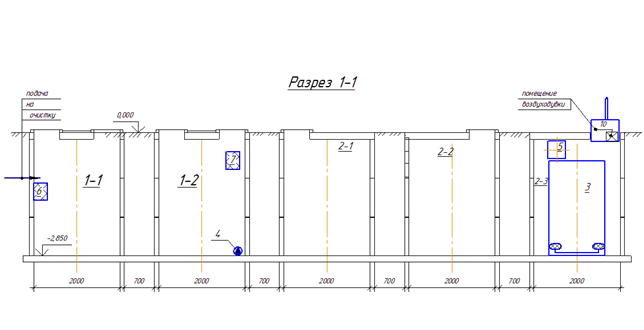

КУБО-25 (Q=25 м куб/добу)

1–усереднювач  стоків; 2-1, 2-2 – аеробний  біореактор;  3- відстійник ; 4 – погружний насос;  5-розчинний  бак  гіпохлориту натрію;      6-решітка корзинного типу;  7-НУТЧ-фільтр; 8,9,10-повітродувки.)

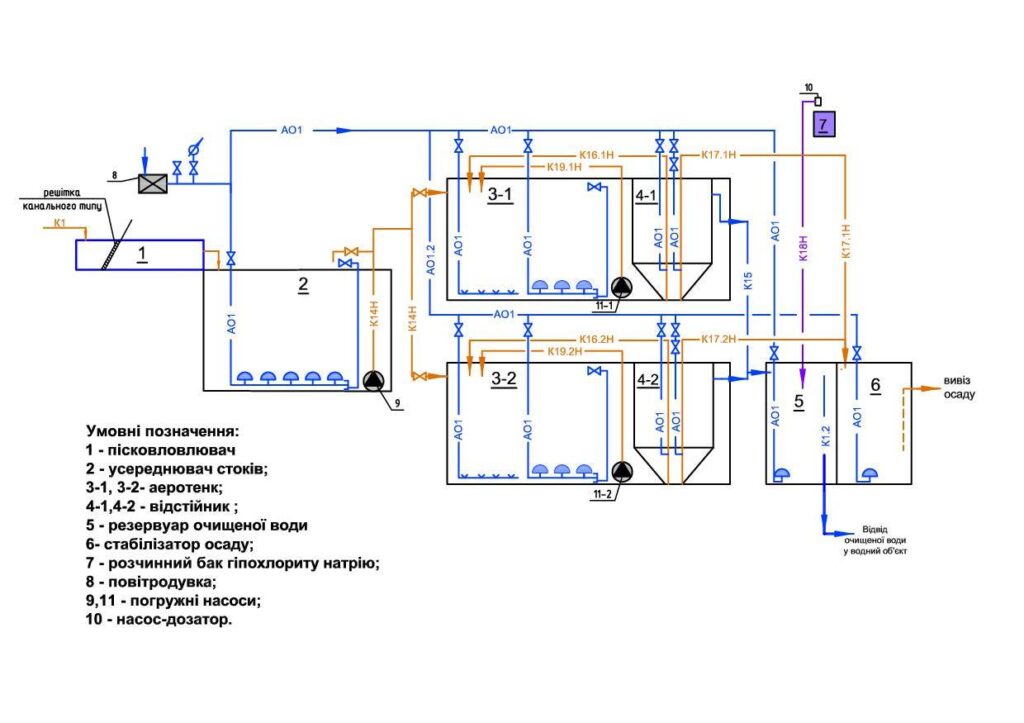

Технологічна схема установок КУБО Q= 50-200 м куб/добу

КУБО-10 (Q=10 м куб/добу)

КУБО-15 (Q=15 м куб/добу)

КУБО-20 (Q=20м куб/добу )

КУБО-10 (Q=10 м куб/добу)

КУБО-15 (Q=15 м куб/добу)

КУБО-20 (Q=20м куб/добу )

КУБО-10 (Q=10 м куб/добу)

КУБО-15 (Q=15 м куб/добу)

КУБО-20 (Q=20м куб/добу )

Телефонуйте і ми Вам допоможемо!
